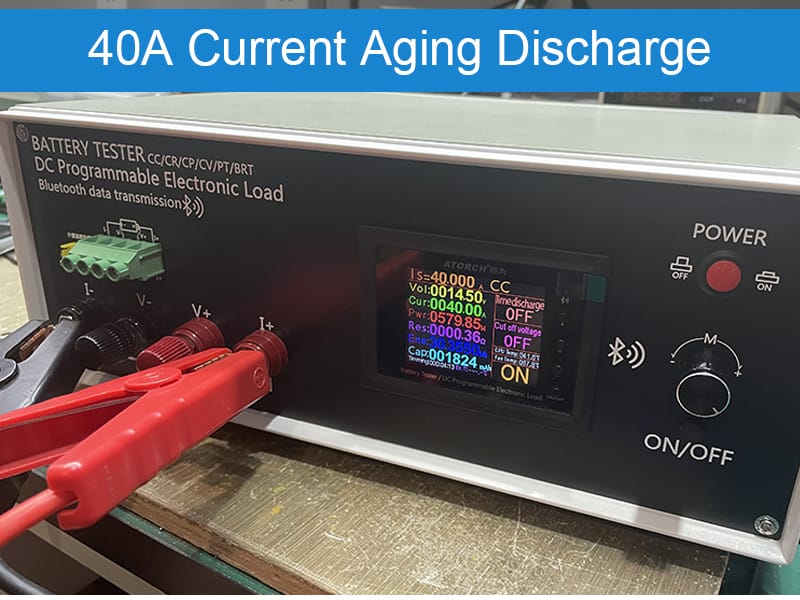

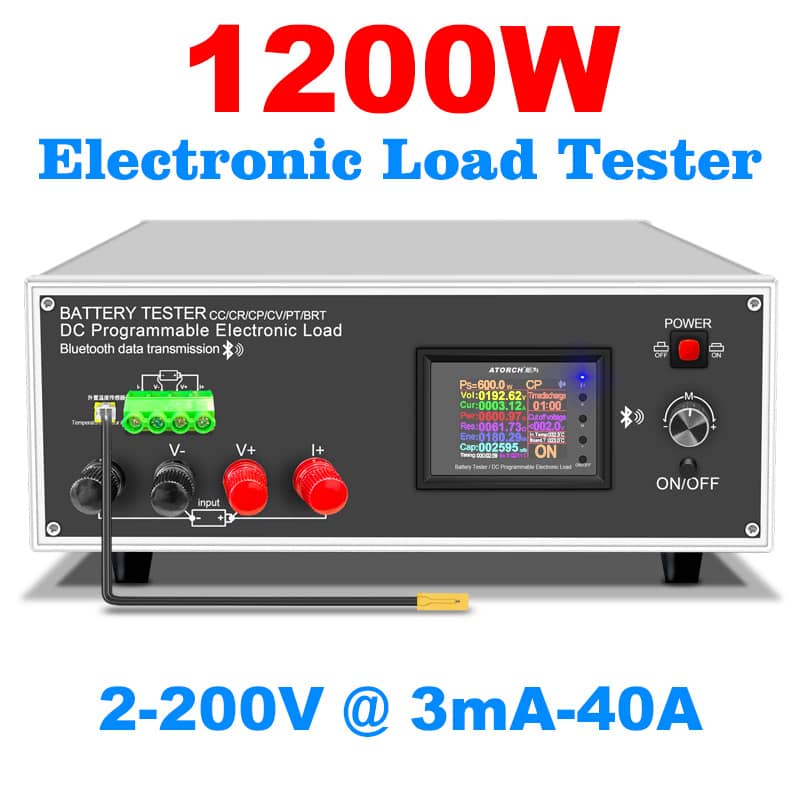

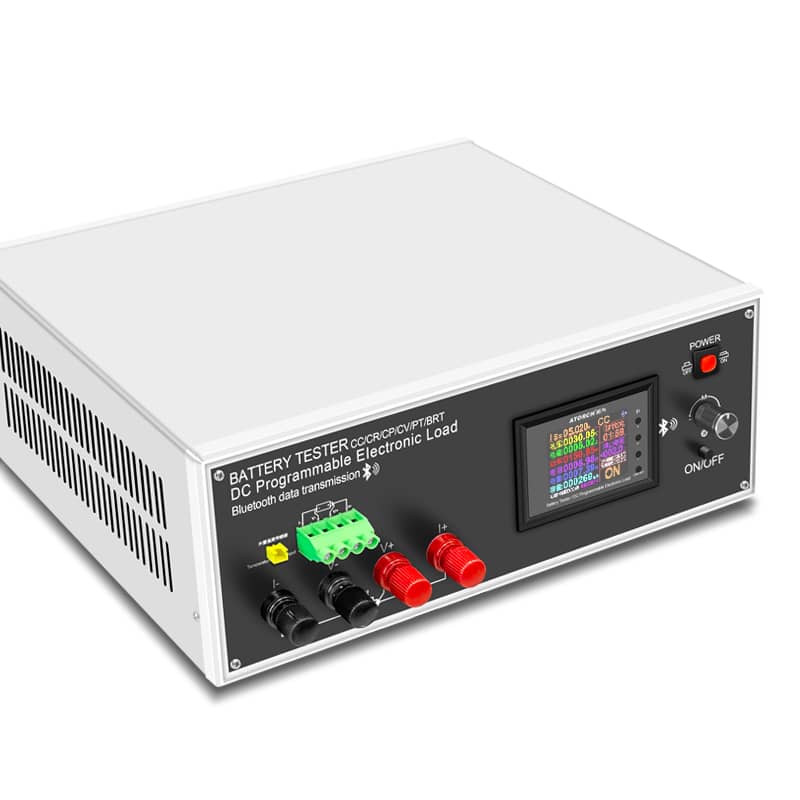

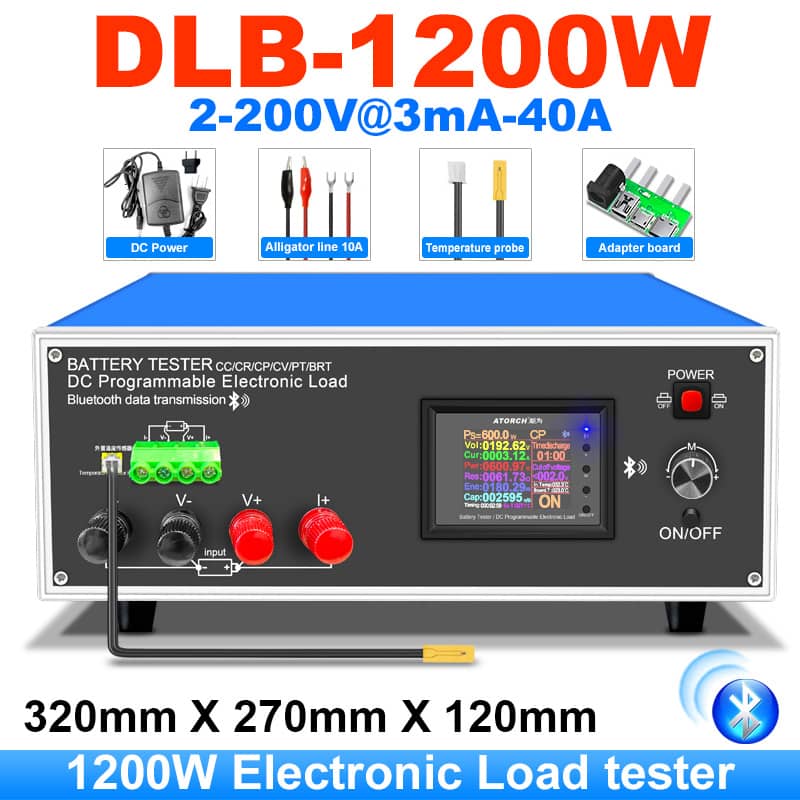

Probador de batería de 200V, 40A, DLB-1200W, descargador de carga electrónico de corriente continua multifunción

Forma de descarga de archivos y 1200W10V) el embalaje está reforzado y protegido de nuevo.

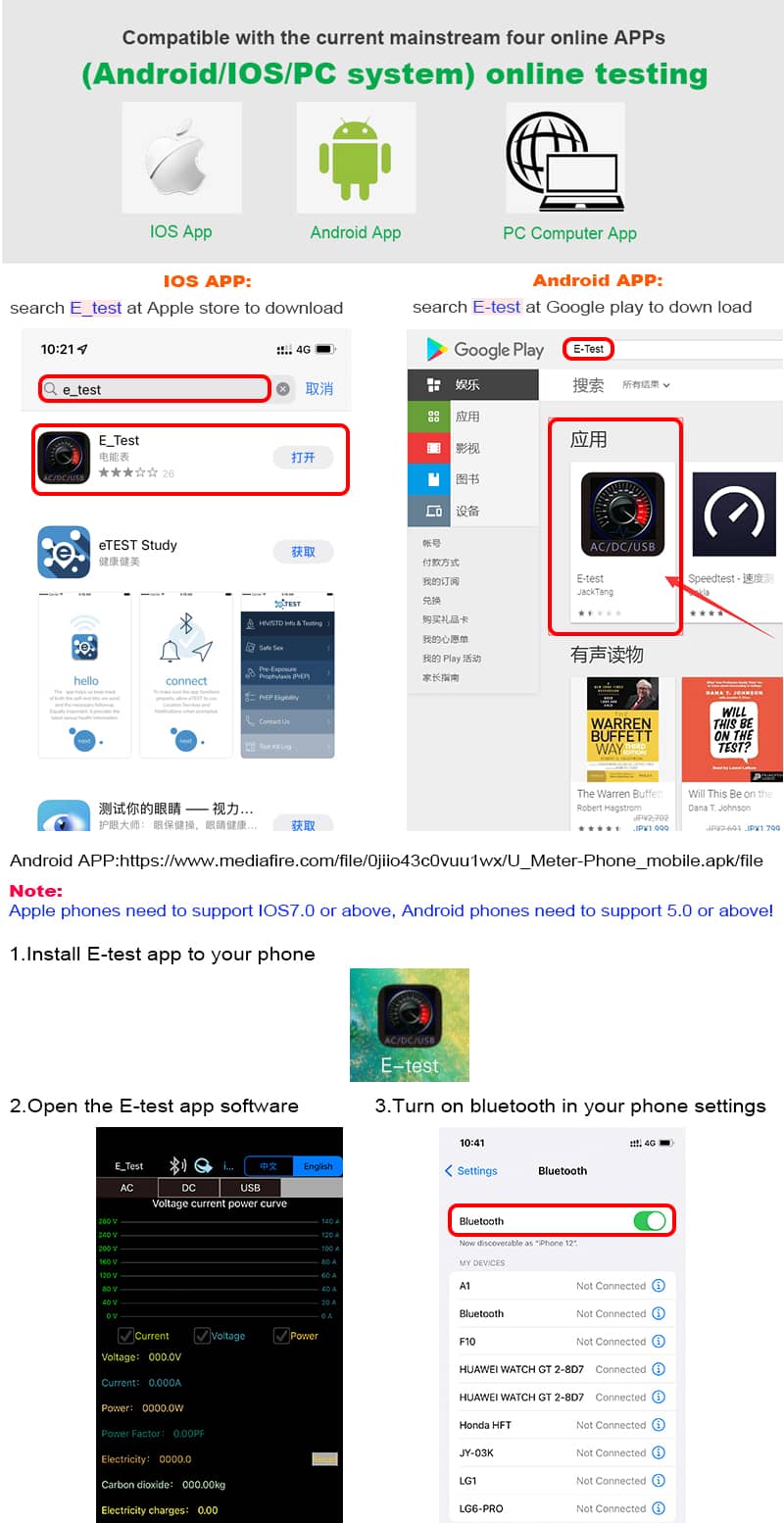

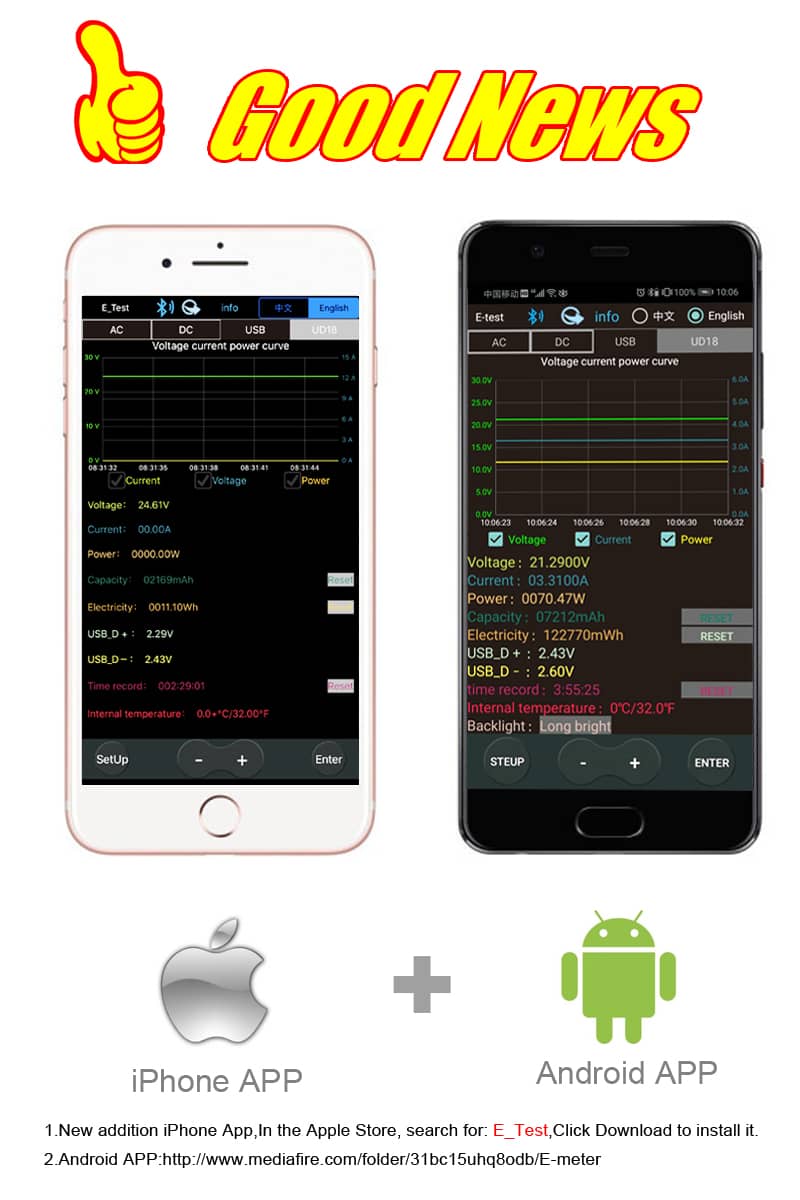

1, manual de usuario, instrucciones de instalación de software de PC y enlace de descarga de aplicaciones de Android: https://www.mediafire.com/folder/wnfpdnqfxscj2/DLB600W
2, aplicación IOS: busca E_test en la APP store de iphone para descargar.
3, Aplicación Android: https://www.mediafire.com/file/0jiio43c0vuu1wx/U_Meter-Phone_mobile.apk/file
4, aplicación Android: busca la prueba electrónica en Google play para reducir la carga.
5, 1200W(V * A

Nota: la corriente de descarga está limitada por la potencia máxima, menos de 6A por encima de 200V y menos de 40A a 30V.

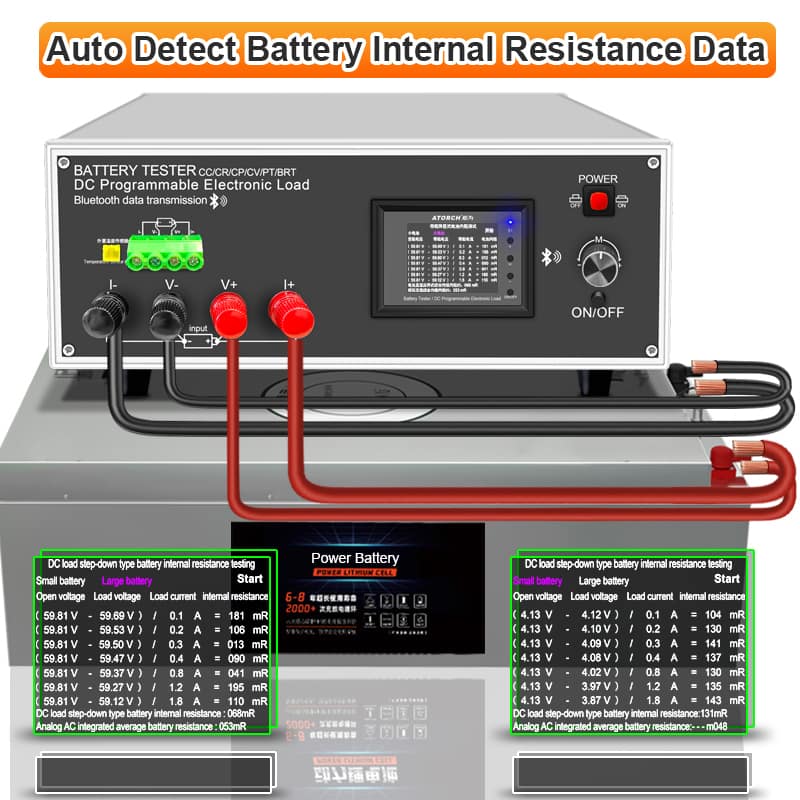

Prueba de capacidad de la batería 1,1
El probador está diseñado para la descarga de varias baterías, batería 18650, batería de coche incluyendo NiMH, NiCd, LiPo, LiFe y Pb, así como pruebas de capacidad.
1,2 prueba de energía móvil
Este probador admite la descarga de la fuente de alimentación móvil y la prueba de capacidad.
1,3 prueba de rendimiento energético
El probador admite pruebas de rendimiento y envejecimiento de varias fuentes de alimentación de CC.
(2):
2,1 fuente de alimentación: CC 12V/5A
2,2 rango de voltaje: 0-200,00 V, paso 0,01 V
2,3 rango de corriente: 0.010-A, paso 0.01A (la corriente se ajusta automáticamente de acuerdo con el límite de potencia).
2,4 Método de descarga:
CC: Descarga de corriente constante de la batería, que admite pruebas de la capacidad de la batería o la corriente de la fuente de alimentación.
CP: descargue la batería con energía constante para su uso o potencia de prueba como equipos de potencia constante.

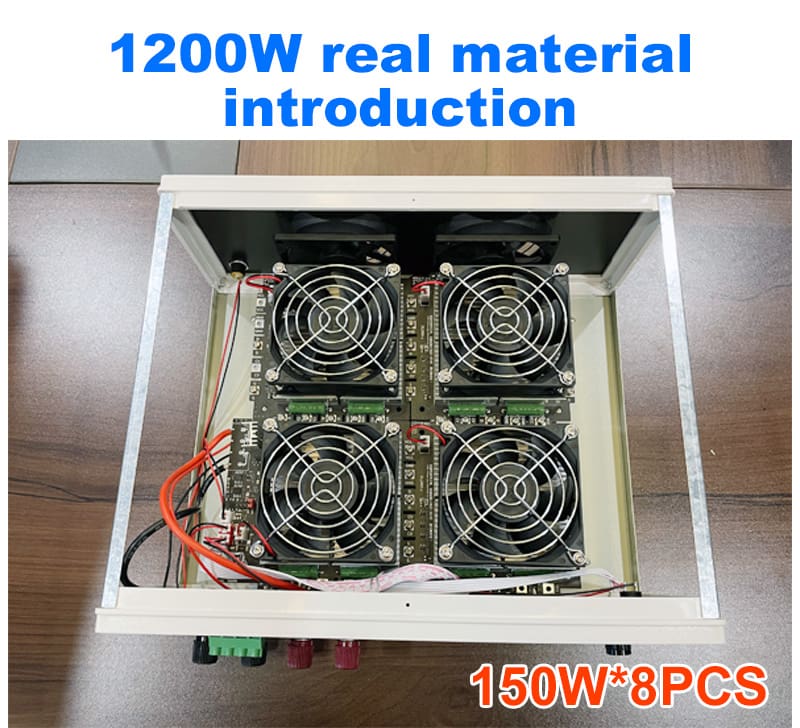

2,5 potencia de descarga: 1200W

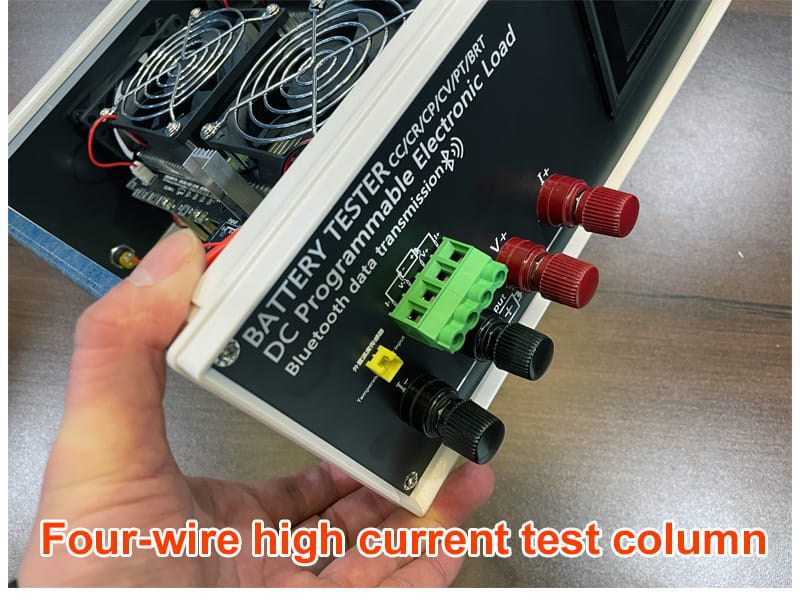

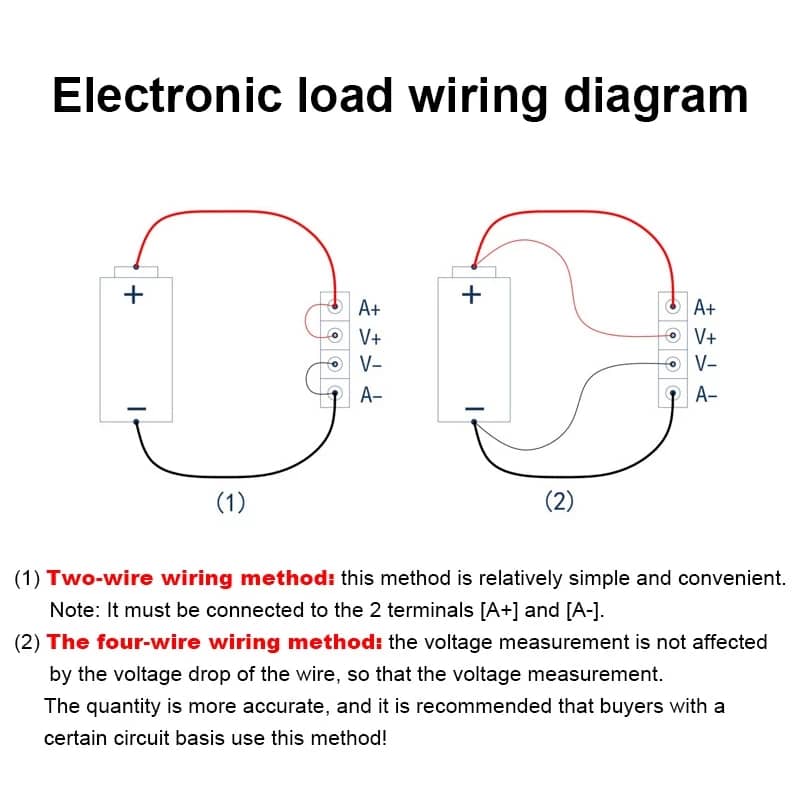

2,6 cuatro cables: los canales de voltaje y corriente están separados, con alta precisión de prueba
Pantalla 2,7 IPS: voltaje, corriente, tiempo, capacidad, energía, energía eléctrica, etc.

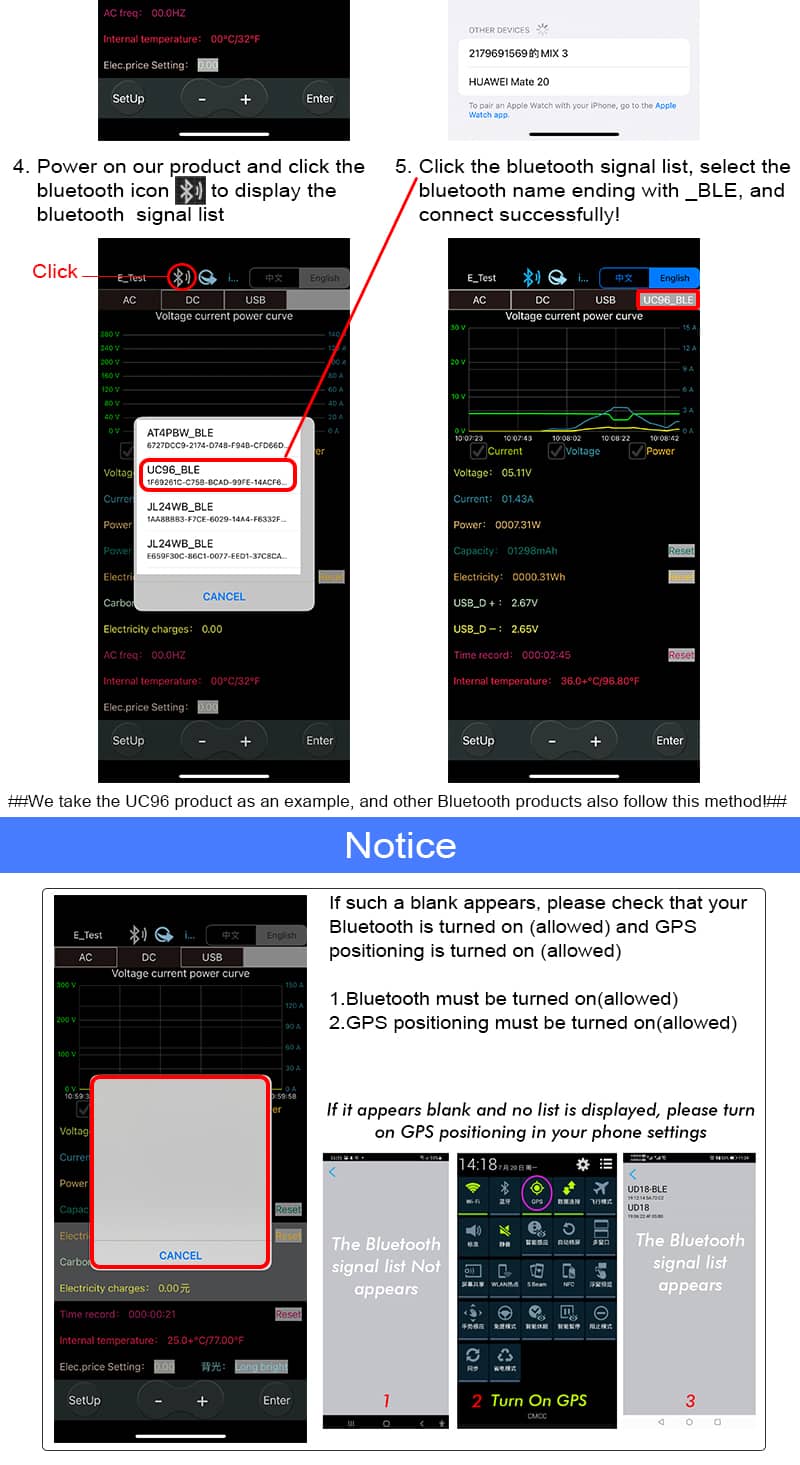

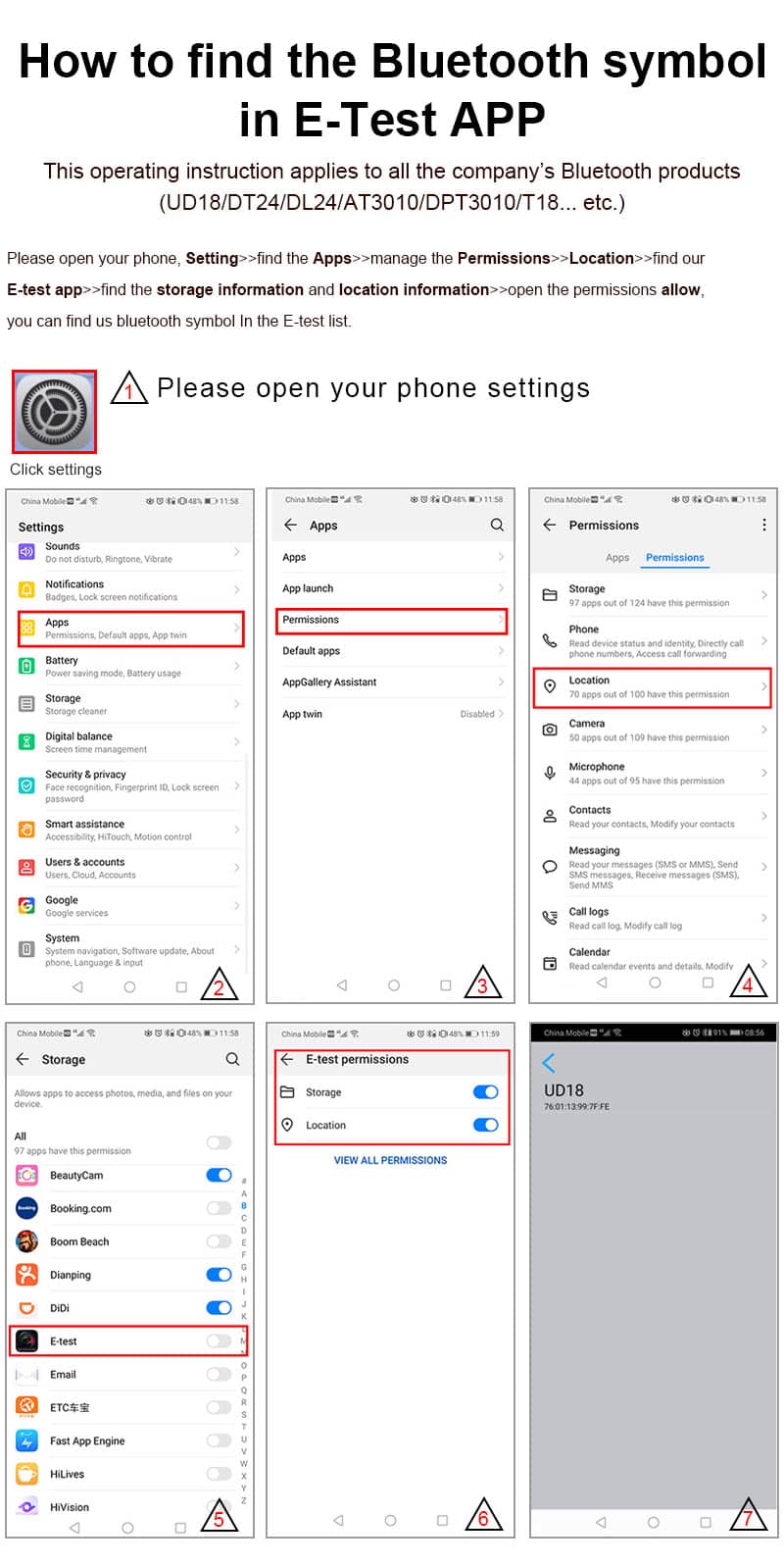

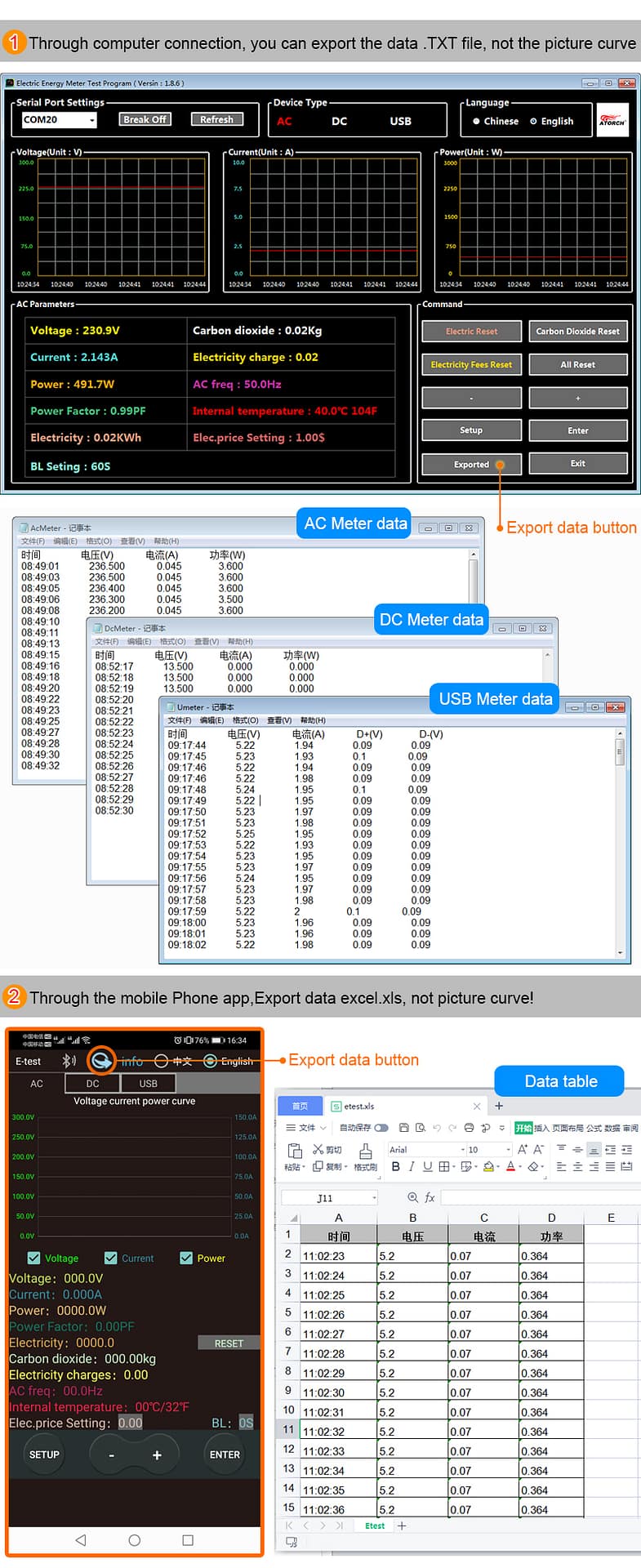

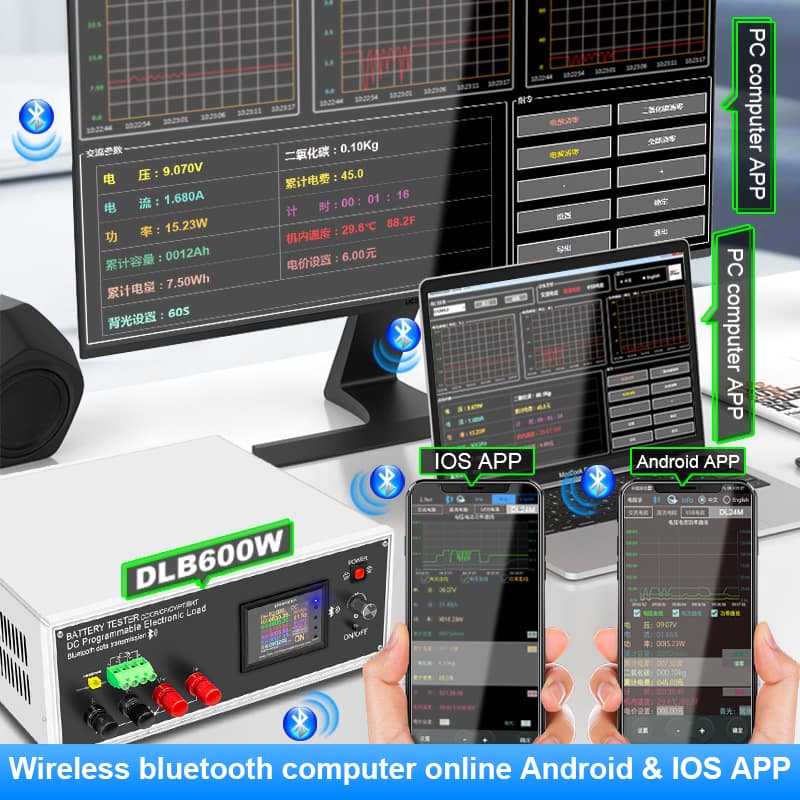

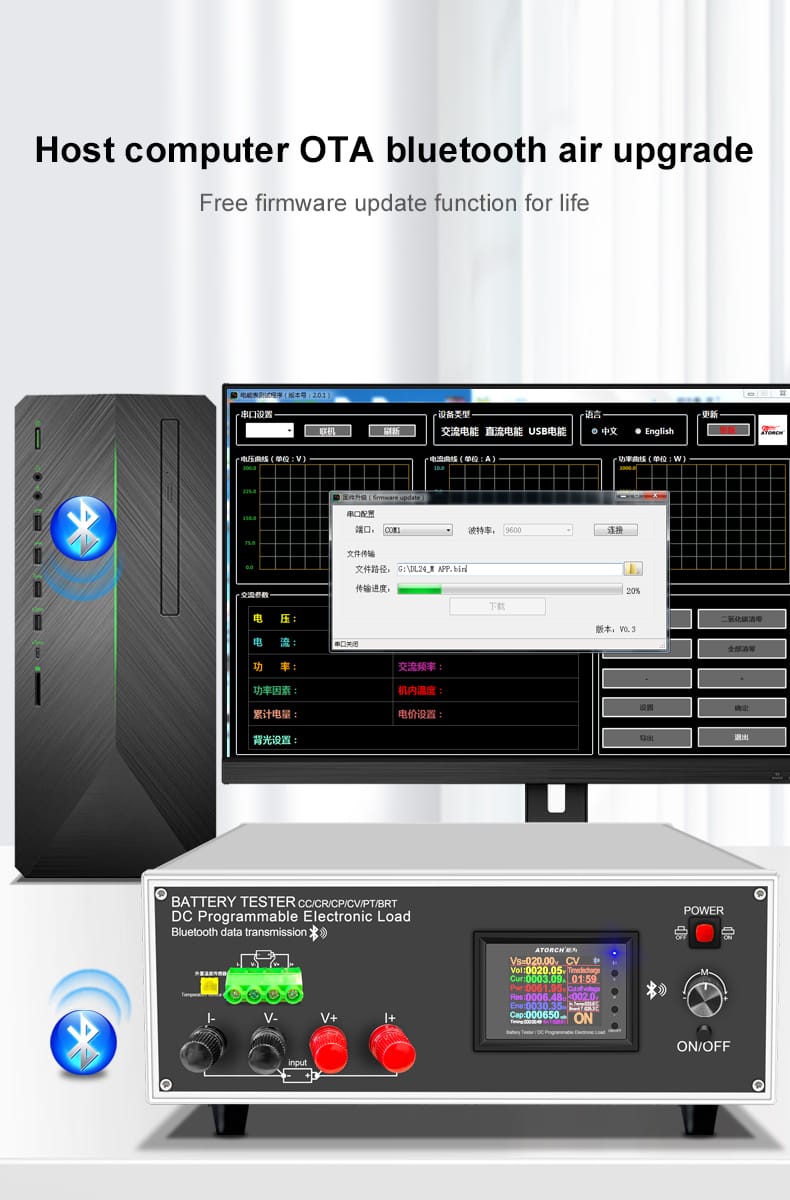

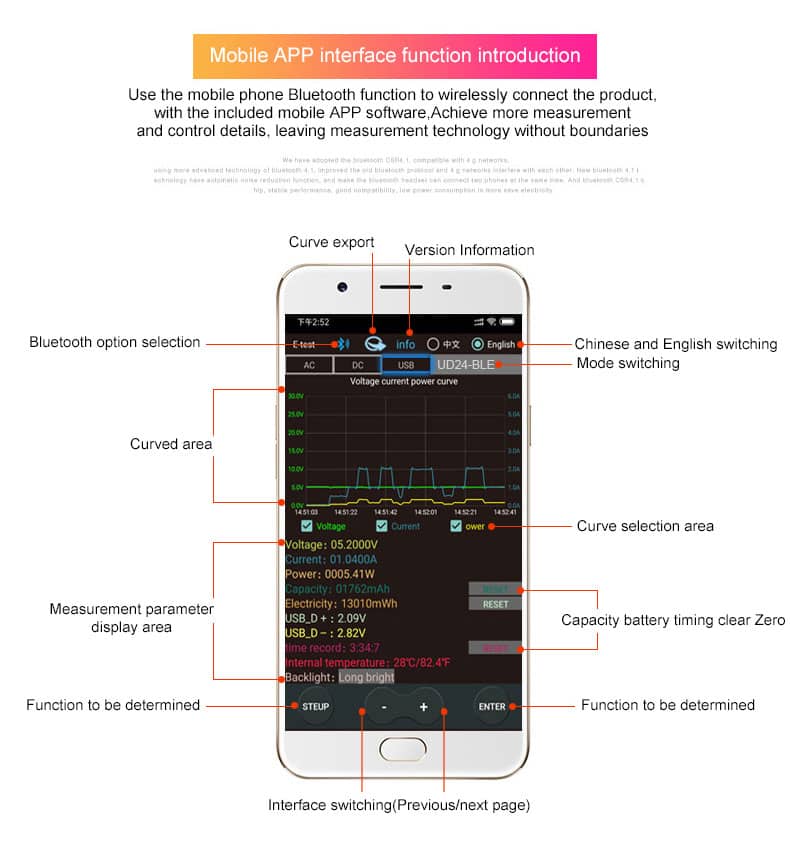

Conexión de PC 2,8: El probador se puede conectar al ordenador a través de Bluetooth para lograr más funciones, como gráficos, calibración, actualizaciones de firmware y ciclos de prueba.

— Parámetro del producto —

Parámetros eléctricos (V * A10V
Potencia de descarga DL24-M: voltaje * corriente <150W ~ 600W (V * A

Dos tipos de engranaje de prueba de corriente de 1mA o 10mA

Método de operación: Mantenga presionado el botón “ON/OFF” para ingresar al fondo, presione el botón “M”, seleccione 05 artículo: Precisión de corriente: O10mA ● 1mA, establecido por “+” o “-“

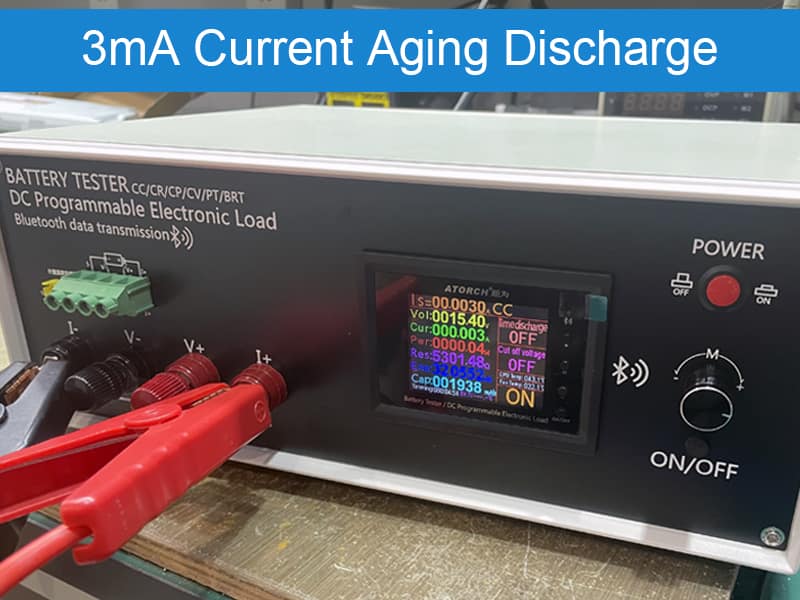

(Consejos: Inicie la prueba con un mínimo de 3mA)

Introducción al funcionamiento clave de las funciones de uso frecuente

1) presione brevemente el botón “ON/OFF” para iniciar y detener, presione brevemente la esquina superior izquierda del botón “M” para mover el cursor y luego ajuste el valor correspondiente con el botón “+/- “
2) Mantenga presionado el botón “+/- ” al mismo tiempo para eliminar todos los datos acumulados, como la capacidad actual, el tiempo de la batería, etc. (mantenga presionado el botón “ON/OFF” para entrar en el fondo, también se puede borrar en el menú de fondo)
3) Mantenga presionado el botón “M” y el modo de función comienza a parpadear, A continuación, pulse brevemente el botón “+/-” para seleccionar la función (CC/CV/CR/CP/BRT/PT)
4) en modo apagado, mantenga presionado el botón “ON/OFF” para entrar en la interfaz de fondo, luego presione brevemente el botón “M” para cambiar la columna de configuración, Y el botón “+/-” para ajustar el número
5) presione brevemente el botón “+/-” en la columna de precisión de corriente constante de la interfaz de configuración de fondo para cambiar la precisión de corriente constante (10mA o 1mA)
6) Cuando el sistema no esté suministrando energía, mantenga presionado el botón “M” y no se suelte. Entonces enciéndalo de nuevo. Ingrese la opción de potencia de empalme y salte al valor de potencia real antes de soltar

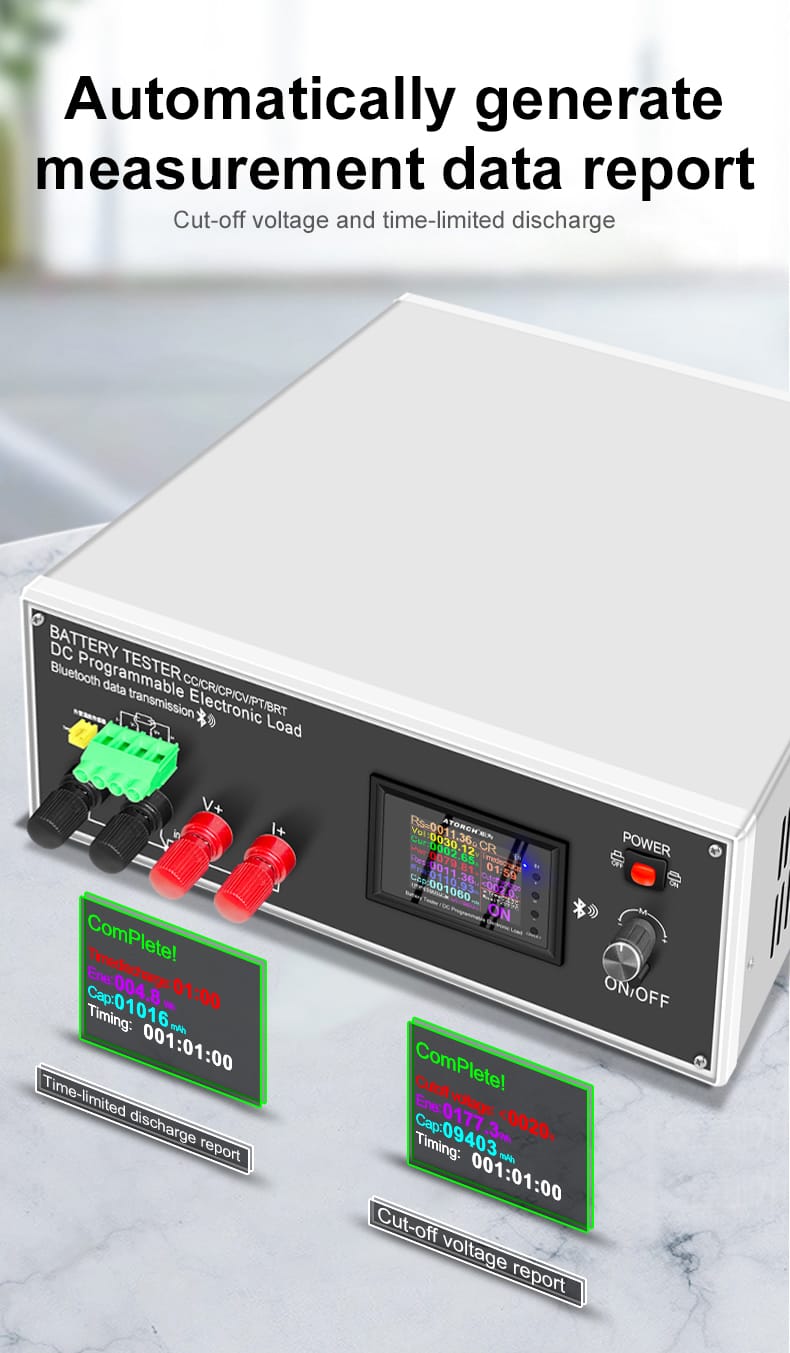

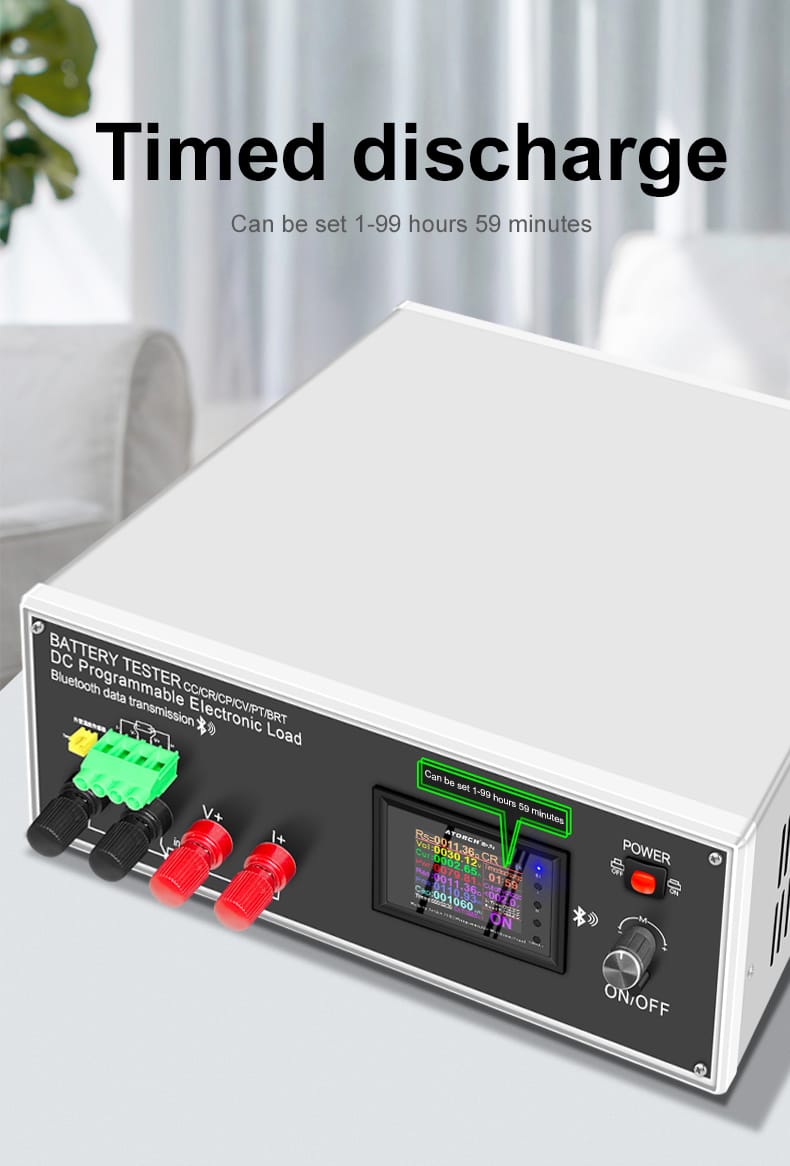

7) Mantenga presionado el botón “M”, el modo de función comienza a parpadear, pulse brevemente el botón “M” de nuevo para introducir el valor de ajuste de configuración de la descarga temporal y cortar el valor de la columna de voltaje

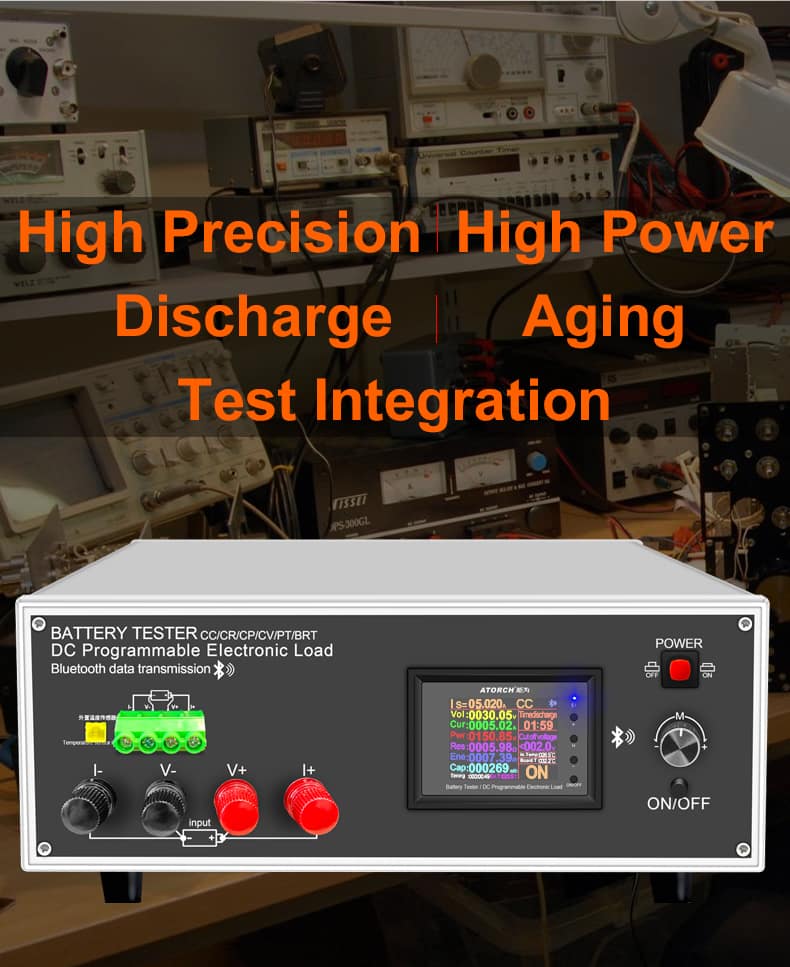

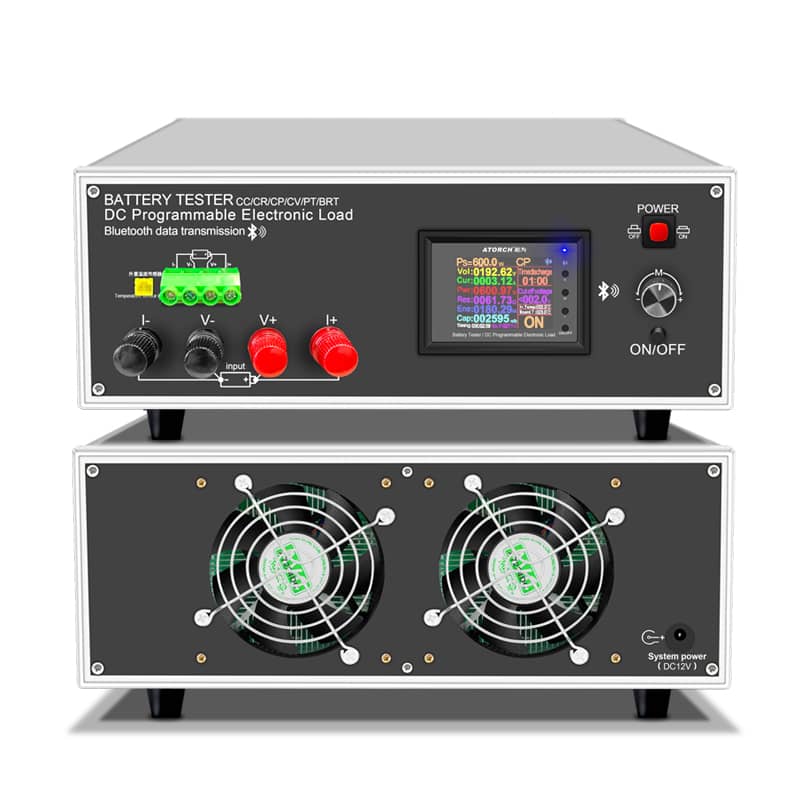

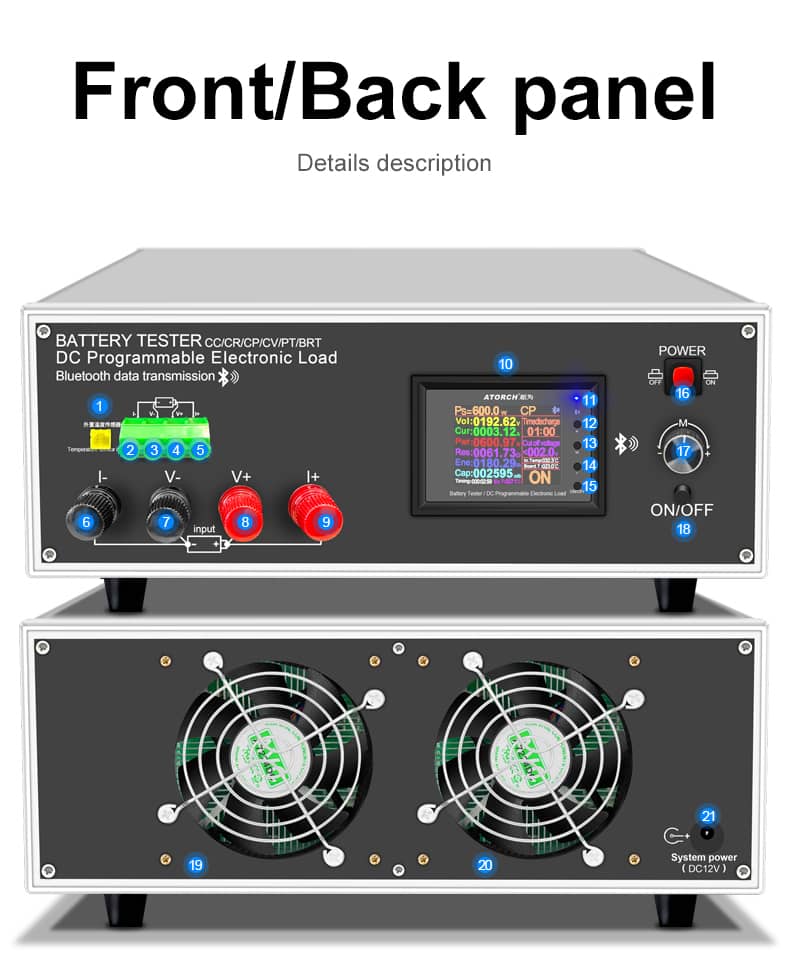

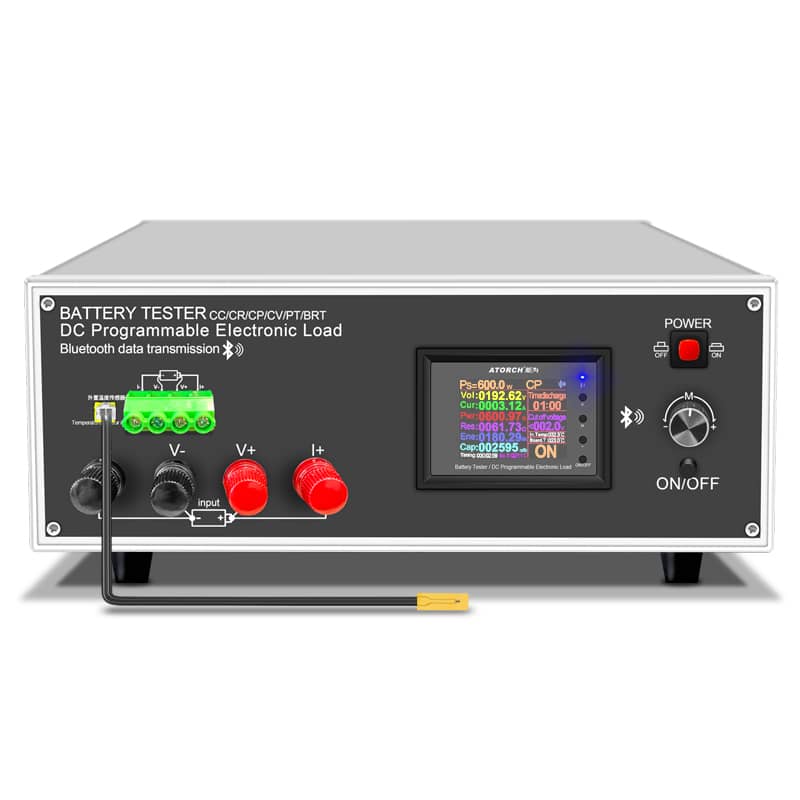

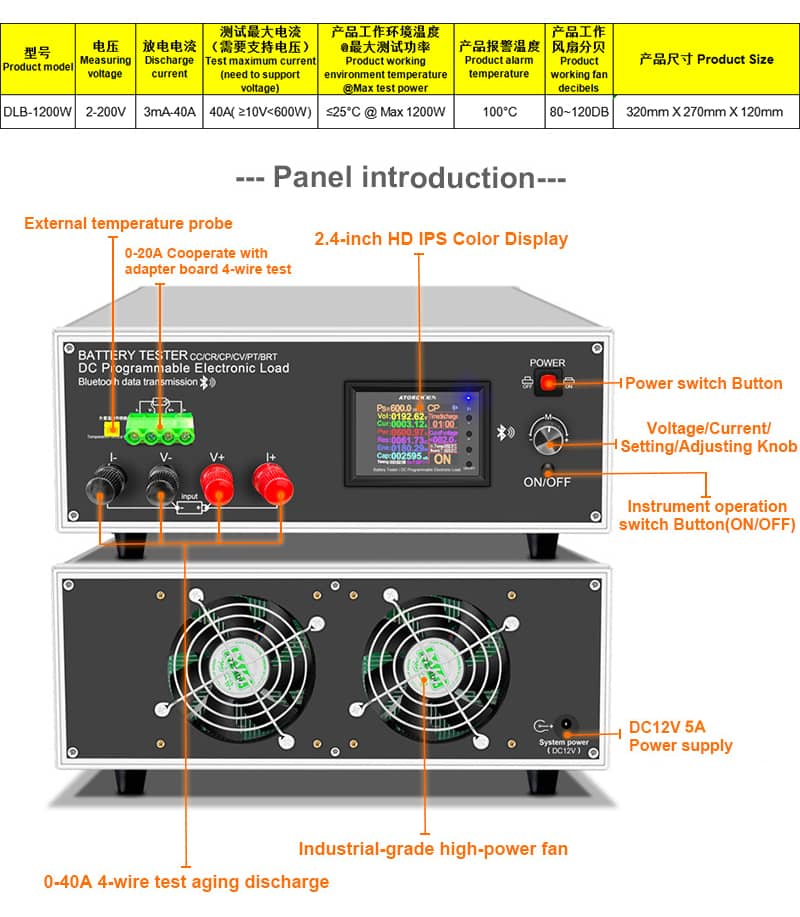

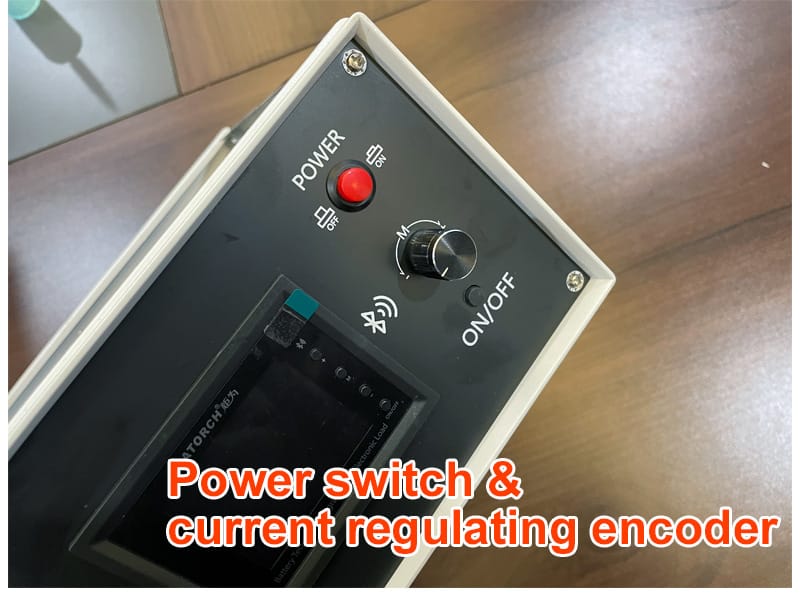

Descripción y botones principales del Panel

Ⅰ: Indicador Bluetooth (parpadeando esperando la conexión Bluetooth, la luz larga indica una conexión exitosa)
Ⅱ:”+” Botón de aumento Vave (presione brevemente el botón para aumentar el número, mantenga presionado el botón para aumentar continuamente, cuando el modo parpadee, presione brevemente el botón para alternar hacia atrás)
Ⅲ:”M” Set Buton (mantenga pulsada la tecla “M” para iniciar el modo de función, pulse la tecla “+” o “-” para cambiar el modo CC/CV/CP/CR/BRT/PT, mantenga pulsada la tecla “M” para iniciar el modo de función, pulse brevemente la tecla “M” de nuevo para cambiar entre el tiempo de descarga y el voltaje de corte. Presione la tecla “+” o “-” para establecer el valor, el valor predeterminado está apagado)
Ⅳ:”-” Valor reducir Buton (presione brevemente el botón para disminuir el número y mantenga presionado el botón para disminuir continuamente. Cuando el modo parpadee, presione brevemente para avanzar)
Ⅴ:”ON/OFF” botón de encendido/apagado (presione brevemente el botón, está encendido o apagado
Mantenga presionado el botón para ingresar a la configuración de fondo del producto, y use el botón “M” y el botón “+” o “-” para configurar los parámetros)

Parámetros y descripción del Host

1. Prueba varias entradas de alimentación CC
2. Entradas de puerto de detección MiNi USB
3. Entradas de puerto de detección Micro USB
4. Entradas de puerto de detección USB tipo c
5. Montaje DIY diferentes posiciones de puente de reserva de energía (150W/300W/450W/600W)
6. Sonda de temperatura NTC externa
7. Fuente de alimentación del sistema DC5.5 (debe suministrar DC12V 1A)

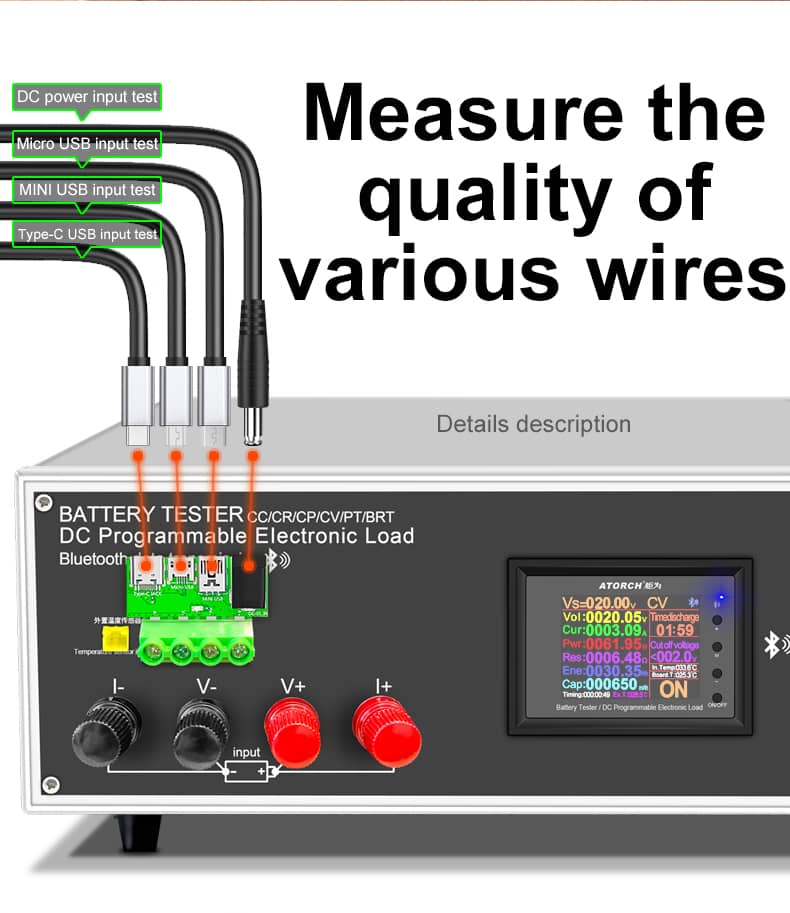

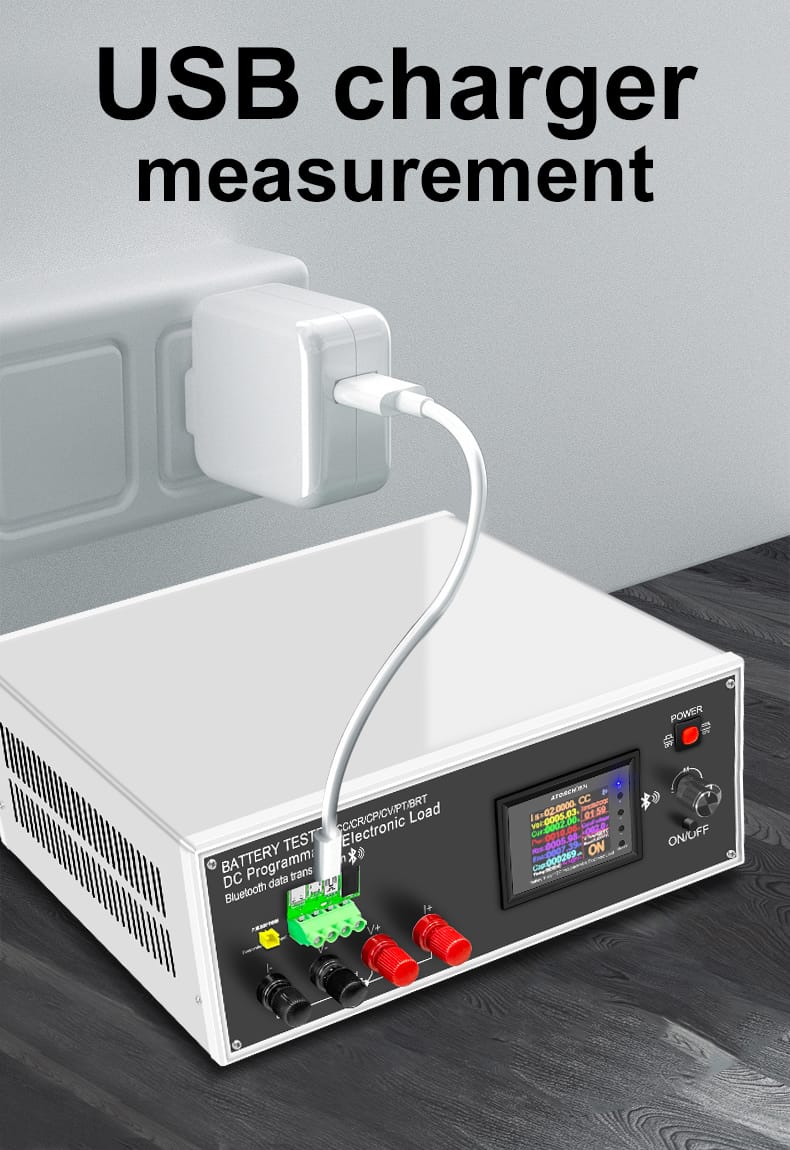

Prueba todo tipo de cables de datos/cargadores

Prueba/descarga/envejecimiento/conseguirlo todo
Reproduce y prueba varios cables/cargadores de datos USB, primero use un cable de datos
Conecte la interfaz correspondiente de la carga, conéctela como se muestra en la figura a continuación, cuando la carga se encienda en el modo de corriente constante
Ajuste la corriente para que la caída de voltaje sea 1V menor que la condición sin carga
El valor actual en este momento es el valor actual de la línea de datos medida

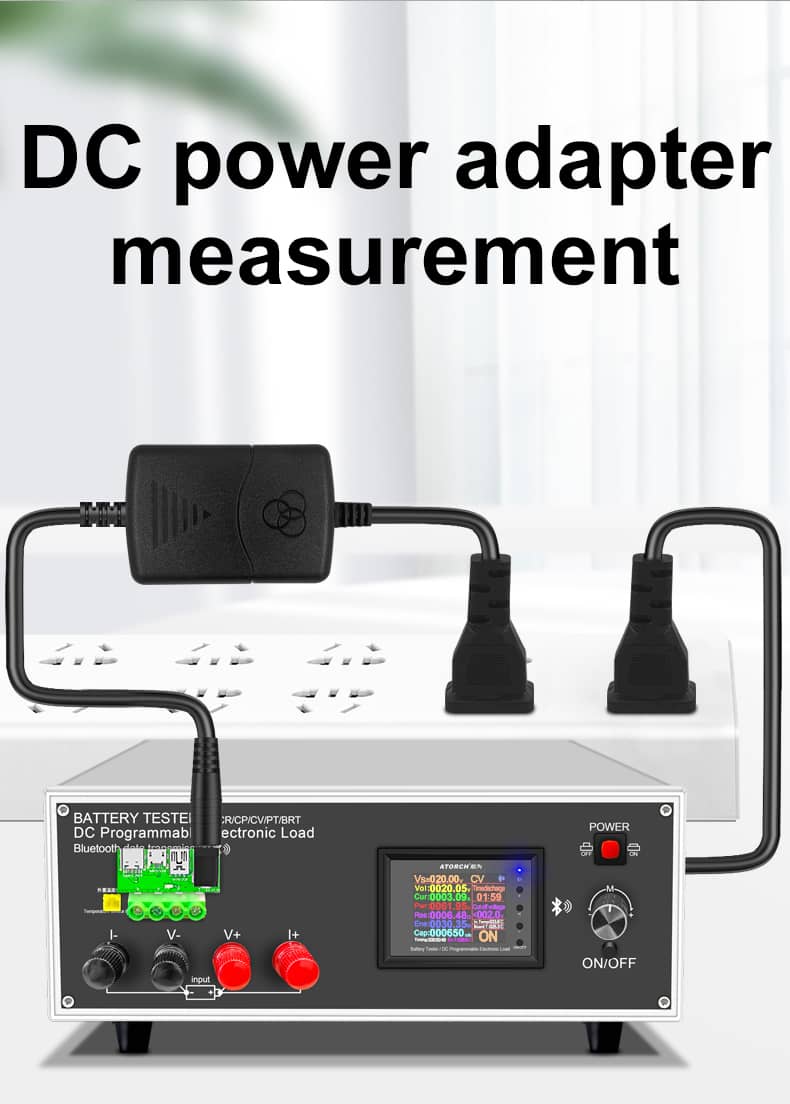

A través de la prueba de varios adaptadores de corriente continua

Reproduce y mide la corriente, el voltaje, la potencia y otros parámetros de varios adaptadores de corriente continua.
Utilice la fuente de alimentación de CC para conectar el puerto de fuente de alimentación independiente de CC del medidor de carga y luego Use el botón “Configuración” para conectar como se muestra en la figura a continuación.
Ajuste con precisión la corriente para probar el voltaje y la corriente nominal de la fuente de alimentación.
La fuente de alimentación de CC también se puede envejecer durante mucho tiempo, con funciones fuertes, funcionamiento simple, prueba conveniente y rápida

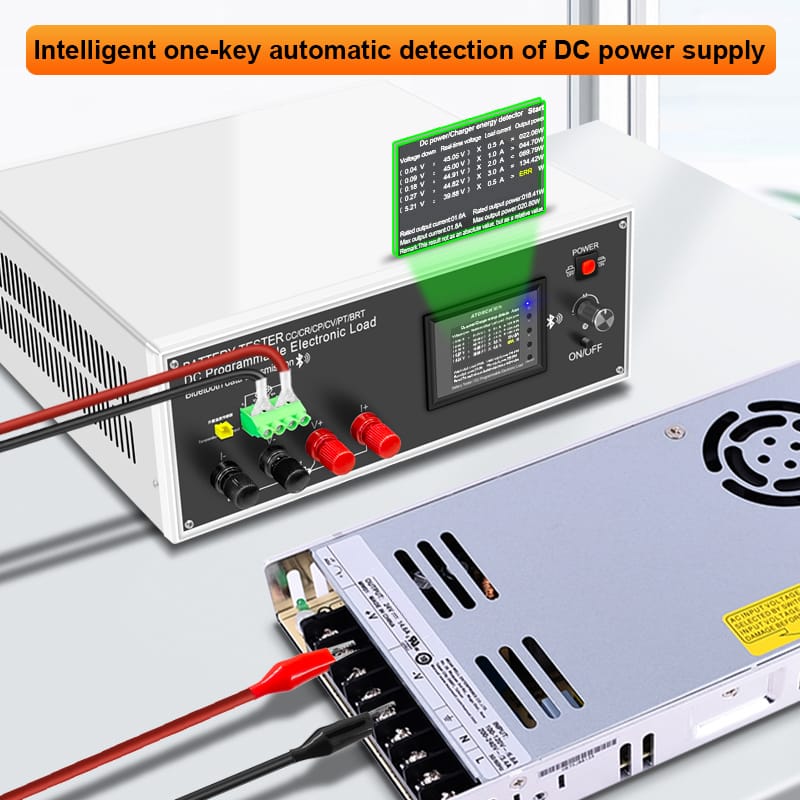

Detección automática inteligente de una tecla de la fuente de alimentación de CC

Modo PT de rendimiento de energía del cargador
Mantenga presionado el botón M en el menú hasta que la barra de modo parpadee, espere un tiempo después de presionar el modo PT de diez teclas
Introduce automáticamente la fuente de alimentación CC/el cargador en modo detector automático, luego conecta tu fuente de alimentación probada y.
Cargador, luego presione brevemente el botón de inicio, comenzará a funcionar automáticamente durante un período de tiempo y luego informará
Muestra 4 tipos de resultados numéricos importantes, haciendo que las pruebas complejas se simplifiquen al instante, sean precisas y fáciles de usar

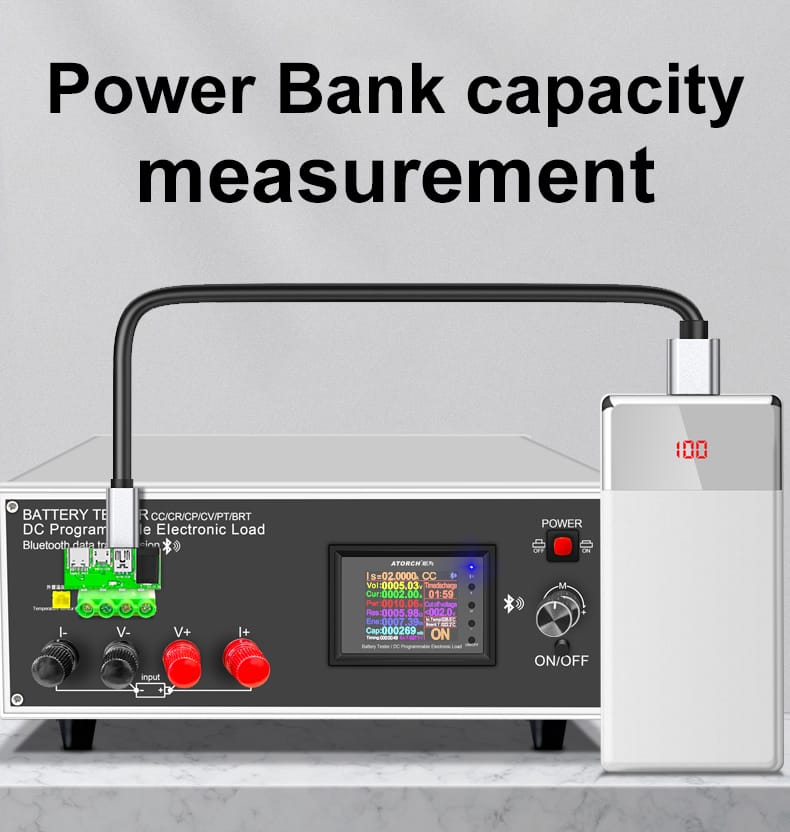

Prueba todo tipo de capacidad del banco de energía

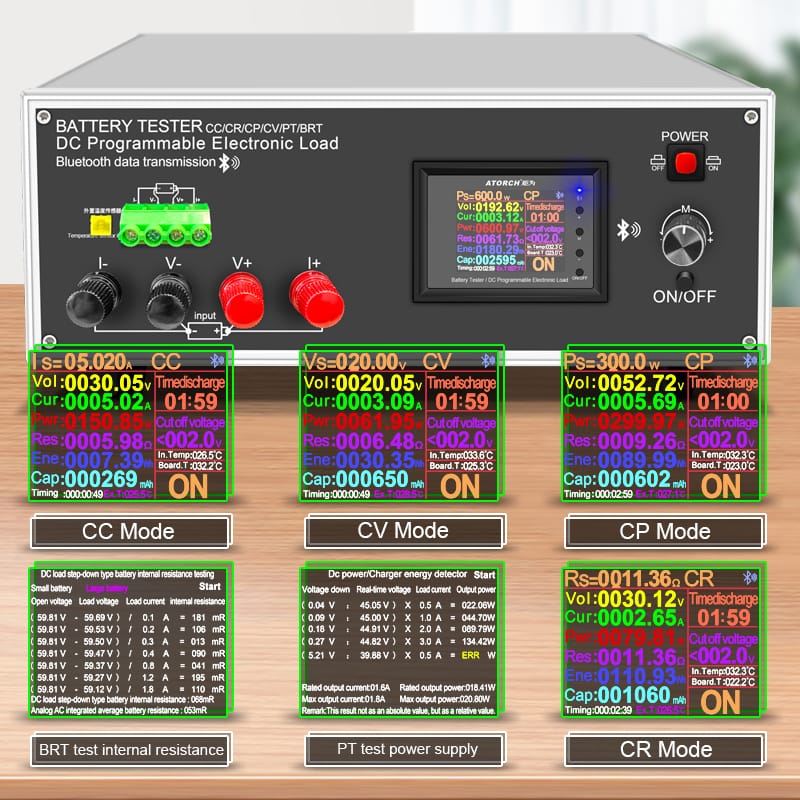

Cuatro modos de funcionamiento

1. Funcionamiento de corriente constante (CC)
2. Funcionamiento de resistencia constante (CR)
3. Funcionamiento de energía constante (CP)
4. Funcionamiento de voltaje constante (CV)

Configuración de fondo del dispositivo (configuración en chino/inglés)

1. Configuración China
2. Configuración en inglés

Lista de artículos

Probador de batería 1,1200 W 1 piezas
2. Fuente de alimentación DC12V 2A 1 piezas
1 Juego de cable de pinza de cocodrilo rojo y negro de A
4. Sonda de temperatura 1 piezas
5. Placa adaptadora 1 piezas
6. Adaptador de EE. UU. A UE 1 piezas
