Lista de embalaje

* 1 ud. PD3.0 trigger

* 1 ud. 1m USB a DC5.5 2,5mm cable

Peso del embalaje

* 46g

Pregunta sobre los productos:

P: ¿Esto es compatible con mi cuaderno?

R: admite los siguientes puntos

1: La potencia de carga original de tu portátil es inferior o igual a 65W.

2: tiene el DC adecuado para transferir el adaptador de puerto de carga de su computadora portátil.

3: tiene una fuente de alimentación PD o una fuente de alimentación móvil con 65W o más de potencia de salida.

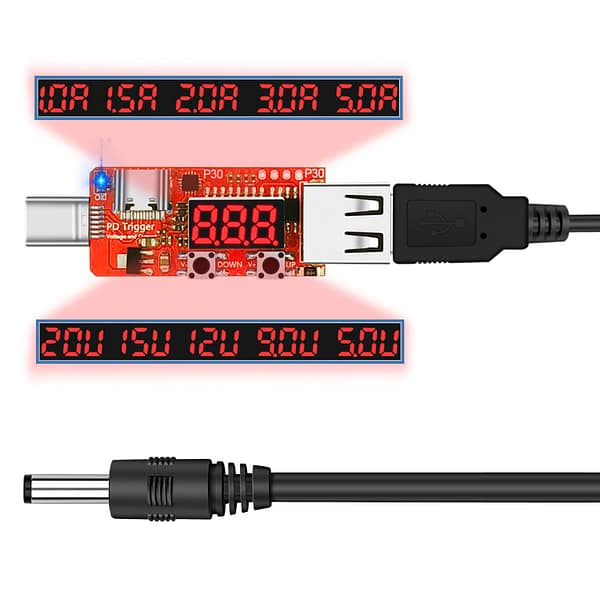

Disparador de voltaje de corriente de protocolo PD3.0

Almacenar automáticamente el modelo de voltaje actual No:PD3.0-R

Estos productos pueden admitir el protocolo PD3.0 compatible con 2,0. Al enviar el protocolo PD al cargador PD o al banco de energía PD y otros equipos PD, puede activar voltaje de carga rápida de 5V/9V/12V/15V/20V para varias pruebas de envejecimiento de buena o mala calidad, identificación de voltaje y potencia actual.

= Instrucciones

Ingrese TYPE-C entradas macho o hembra a su cargador PD cargando el banco de energía PD, etc. Si el apretón de manos del protocolo PD es exitoso, la luz OK se iluminará. Puede enviar el voltaje del Protocolo (Eg.5V/9V/12V/15V/20V) de diferentes engranajes haciendo clic en el botón, pulsación larga o doble clic. El protocolo PD se envía a su vez; El apagado puede memorizar el valor del voltaje actual y el modo de giro a giro, y la próxima vez se enciende la alimentación, la última memoria se carga y carga para facilitar las pruebas de alto volumen y el envejecimiento de la producción, mejorando así la eficiencia de producción.

= Introducción al Panel =

A/A1.Entrada tipo C (entrada USB C, cargador PD o fuente de alimentación PD).

B.¡OK! Luz: esta luz está encendida, lo que indica que los datos de transmisión del protocolo PD se han recibido correctamente y que el apretón de manos del protocolo se ha realizado correctamente.

C.Pantalla de tubo Digital, cuando la salida no está cargada, solo se muestra el voltaje. Cuando la salida tiene carga, el voltaje y la corriente se muestran a su vez.

D.Salida USB (se puede conectar a la carga)

E.Botón de función en V, haga clic para enviar el protocolo de cambio descendente de voltaje, haga doble clic o presione prolongadamente para enviar el protocolo de disparo PD de 20V-15V-12V-9V-5V a su vez

F.Haga clic para agregar el voltaje al Protocolo, haga doble clic o presione prolongadamente para enviar el protocolo de disparo PD de 5V-9V-12V-15V-20V a su vez.

Consejo 1: esta vez, se ha añadido la función de memoria de apagado para cumplir con el propósito de la prueba de simulación rápida de la línea de producción en la producción en masa de equipos de carga rápida. Es decir, el modo de medición se memoriza en la memoria, y los datos de la memoria se llaman la próxima vez. Ingrese automáticamente al mismo modo antes, lo que puede acortar en gran medida el paso de reducción del tiempo de prueba y mejorar la eficiencia de la prueba de producción

Consejo 2: Esta vez se agrega una función de memoria de voltaje especial, es decir, el valor de voltaje que ajusta manualmente después del apagado, la próxima vez que reactives El sistema llamará al protocolo y a los datos de voltaje almacenados anteriormente,. Transmisión Automática inteligente del protocolo correspondiente activado o en el último almacenamiento del mismo valor de voltaje, el dispositivo de carga rápida puede usar el valor de voltaje inducido por el instrumento como fuente de alimentación para otros dispositivos (por supuesto, el adaptador se puede reemplazar perfectamente cuando se satisface la potencia total), Para que el equipo de carga de ralentí también se pueda utilizar como una aplicación ecológica para otras fuentes de energía.

Identificación PD voltaje del cargador (5V9V12V15V20V)

Voltaje de disparo de 5V

Voltaje del disparador 9V

Voltaje del disparador 12V

Voltaje del disparador 15V

Voltaje del disparador 20V
